当前位置:首页 - 产品展示 - 托盘拣选式货架  产品展示

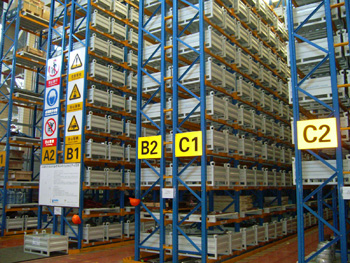

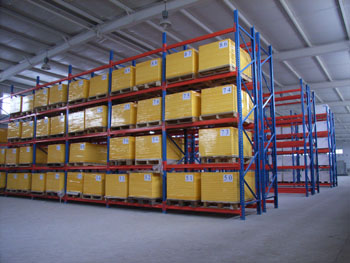

托盘拣选式货架

  HR横梁式货架系统(也称之谓易拣选托盘货架、托盘货架、货位式货架、栈板货架、钢铁货架),是比较流行、比较经济、应用最广泛的一种货架形式,且安全性好。因为具有100%的货物拣选性,尤其适合品种繁多的托盘类货物的仓库存储。
  在选用横梁式货架时,需要考虑托盘(或料箱)的尺寸、货位重量以及叠放得层数,以此来决定适当的立柱和横梁。叉车或堆垛机的选型将直接影响货物的储存密度。
  华德更可以为各种非标准的托盘“量体裁衣”式的设计货架系统,并且提供大量的辅助配件,使存储更加高效、安全。
  RH横梁式货架系统主要配件由柱片、横梁构成,视各种实际存储情况配置隔撑、钢网层板、安全网、安全导轨等辅助性配件。
  柱片:有两根立柱和横撑、斜撑经传用螺丝连接而成。华德立柱的截面有四种规格,以此满足不同的承载要求,立柱上每隔50mm(或75mm )预制水滴型孔来实现与横梁的插接,所以横梁可以以50 mm(或75mm )为单位上下调节货架的层高。
  横梁:有两只柱卡与横梁杆焊接在一起,横梁杆采用两个特制的C型钢咬合而成,这种结构使横梁的上下两个面的材料厚度增加一倍,从而使横梁承载方向的惯性矩大大增强,充分利用横梁的抗载容量,具有重量轻、承载大、经济性好的特点。为确保横梁在不正常外力作用下的脱落,特殊设计了横梁与立柱连接的防脱落保险销,以确保使用的安全性。



立柱截面
型号 HRU01 HRU02 HRU03 HRU04 HRU05 HRU06

抱扣管横梁截面

型号

BB08

BB10

BB11

BB12

BB14

BB16

BJ08

BI11

特殊横梁截面

 型号

BP06

BP08

BP11

BN11

BN14

BN16

横梁式货架选配件

     隔撑

   隔档

"井"字支撑

  角钢支撑

  叉腿支撑

 护脚

防撞栏

  网格层板



横梁式重型货架主要用于卡板存储,载重范围在800-4000千克/层,主要适用于成品仓库或货物量较多的仓库,通过层次来存储,高度一般可设计达15m。 横梁式货架的横梁,对横梁的承载影响的取决于横梁所用的材料,以及所选横梁的双C管规格,至于长短方面,同样的是120的双C管,载重2吨一层,当然是越短载重越高了。

横梁式货架是仓储货架中的一种,属于重型货架,而事实上横梁式货架简称为选取式货架、货位式货架、托盘式货架等等。我们可以看出,仓储货架的运用范围是非常广泛的,包括电子、家电、通讯、计算机、仪表、家具、服装、汽车、轮胎、超市卖场等行业都会用到。

在仓储货架运用的过程中,横梁式货架的效果是非常明显的。它的使用价值主要体现在进行作业的时候,可以结合仓库的宽度方向或者特殊结构等等来进行特殊的操作运行等等,这可以说明其横梁式货架的在实际的运行操作过程中可以更加方便客户的存取货物,通用性也是比较强的。一般情况下,横梁式货架的使用价值在很多的企业中都得到了真正的体现,也得到了客户的认可,它自身拥有的灵活性和通用性在一定的程度上使企业的经济效益得到有效的改善。货架在高位仓库中也得到了广泛的应用。
